Khả năng chịu lực

BubbleDeck đã được thử nghiệm và được tính toán giống sàn đặc thông thường, theo tiêu chuẩn Châu Âu và tiêu chuẩn quốc gia.

Bảng so sánh khả năng chịu uốn của Bubbledeck và sàn đặc thông thường

* Trong điều kiện cùng hàm lượng cốt thép. Bản thân bê tông đạt hiệu quả lớn hơn đến 220%.

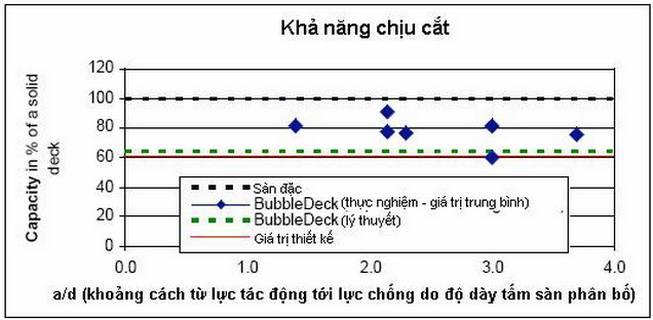

Khả năng chịu cắt được xác định theo tỷ số a/d (a là khoảng cách từ vị trí đặt lực đến gối đỡ, d là chiều cao tính toán của bản sàn):

  Kết quả thử nghiệm được tóm tắt trong đồ thị sau:

Khả năng chịu lửa

Phân loại: BubbleDeck là sản phẩm không bắt cháy. Khả năng chịu lửa phụ thuộc vào lớp bê tông bảo vệ lưới thép gia cường dưới.

- Ngăn khói: Có khả năng ngăn khói cao.

- Bóng nhựa: Không chứa khí độc.

Khả năng cách âm

Các thử nghiệm gần đây của chuyên gia tư vấn âm học từ công ty Ian Sharland trên tấm sàn BD280 cấu tạo cùng với lớp cách âm Ethafoam 222E dày 5mm, lớp láng bề mặt dày 85mm và tấm trần rỗng Casoline MF tiêu chuẩn với chiều dày khoảng rỗng 230mm một lần nữa khẳng định rằng BubbleDeck vượt tiêu chuẩn hiện tại về khả năng cách âm.

                                                                                  * Các thí nghiệm được tiến hành theo ISO 140 và 171.

Ông Peter Ashford, công ty Ian Sharland rất ấn tượng khi thấy toàn bộ công trình đã giảm được trung bình 63dB tiếng ồn trong không khí và 41dB tiếng ồn do va đập. Ông đã rất bất ngờ với kết quả này, và thừa nhận rằng đây là kết cấu sàn tốt nhất mà ông từng thử nghiệm.

Giám đốc điều hành BubbleDeck, ông Paul Harding nhận xét:

“Chúng tôi đã yêu cầu ông Peter Ashford tiến hành nghiên cứu thêm về chất lượng cách âm của tấm sàn BubbleDeck. Chúng tôi mong đợi kết quả khả quan hơn từ tác động qua lại của phần không khí trong quả bóng rỗng với lượng bê tông, trong thực tế đã đạt yêu cầu tối thiếu của Tiêu chuẩn Xây dựng. Vì phần bê tông đổ tại công trường sẽ lấp đầy các mối nối giữa cấu kiện nên BubbleDeck sẽ trở thành bản sàn không mối nối suốt diện tích bao phủ, điều này mang tính quyết định tới hoạt động cách âm của bản sàn”.

An toàn cháy nổ

BubbleDeck là hệ sàn phẳng chịu lực theo hai phương, có khả năng chống cháy nổ rất hiệu quả.  BubbleDeck thoát khỏi dạng kết cấu nặng nề, loại bỏ các tấm tường đặc, tránh được ảnh hưởng của áp suất không khí đều là những nguyên nhân bất lợi nhất dẫn đến tình trạng phá hủy công trình.

Đặc tính cách nhiệt

Các tính toán về khả năng cách nhiệt của BubbleDeck do một chuyên gia tư vấn năng lượng thực hiện đã chỉ ra rằng BubbleDeck hoạt động cách nhiệt tốt. Kết quả chứng minh rằng BubbleDeck có thể chịu nhiệt cao hơn 39% so với tấm sàn đặc tương đương có cùng độ dày.

Hệ thống sưởi/làm mát

BubbleDeck - một giải pháp tiết kiệm năng lượng để sưởi ấm hoặc thông gió cho ngôi nhà. Các tấm sàn được chế tạo rất phù hợp với chức năng này, theo đó các ống thông khí sẽ được đặt trong phần cấu kiện đúc sẵn hoặc lắp trực tiếp tại công trường.

Bảo vệ môi trường

Bằng việc loại bỏ lượng bê tông ở thớ giữa bản sàn, BubbleDeck đã góp phần không nhỏ vào việc hạn chế các tác động không có lợi tới môi trường. Khi tiến hành xây dựng công trình, cần phải xem xét ảnh hưởng trực tiếp của công trình tới môi trường, bao gồm các nguồn tài nguyên được sử dụng và các khí thải phát sinh từ quá trình thi công.

Mỗi 10,000m² sàn BubbleDeck (BD340) tiết kiệm được:

      - 1,100 m3 bê tông

      - 183 chuyến xe trộn bê tông

      - 2,585 tấn lực truyền xuống móng - hoặc sử dụng ít hơn 27 cọc

      - 2,533 kJ năng lượng sử dụng để sản xuất và vận chuyển bê tông

      - 420 tấn khí thải CO2 – khí nhà kính.

Tối ưu chi phí bảo trì

Người thuê công trình sẽ thay đổi trung bình khoảng 5 năm một lần. Tỷ lệ giữa khoản đầu tư ban đầu và chi phí dành cho hoạt động và sửa chữa công trình vào khoảng 1:5.

Hệ sàn/cột linh hoạt BubbleDeck sẽ tối ưu hóa nguồn đầu tư của chủ xây dựng. Kết cấu BubbleDeck cũng mang lại hiệu quả cao khi thay đổi công năng sử dụng của tấm sàn. Có thể dễ dàng loại bỏ, sửa đổi kết cấu bao che, các vách ngăn trong công trình tương ứng với công năng sử dụng mới.

Bản chất vượt nhịp theo hai phương của tấm sàn BubbleDeck cho phép thiết kế lại toàn bộ mặt bằng bên trong công trình tương ứng với các giá trị tải trọng thiết kế ban đầu.
